Das Ener­gie­ver­teil­system
unimes H

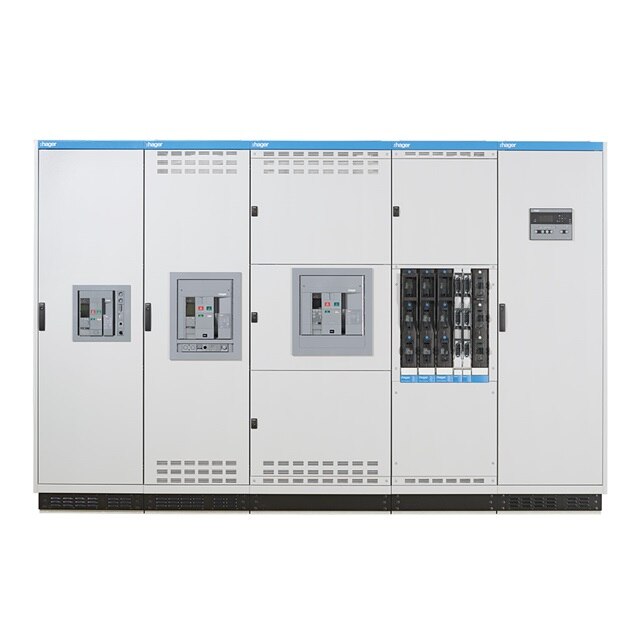

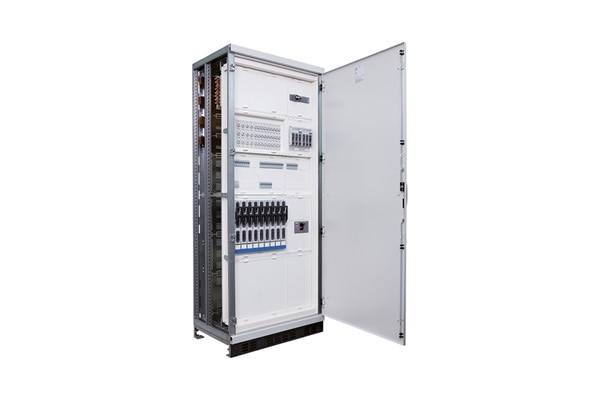

Das bauart­ge­prüfte unimes H Ener­gie­ver­teil­system: Stellen Sie Ihre indi­vi­du­elle Ausfüh­rungs­va­ri­ante bis 2 x 4’000 A flexibel aus 13 modu­laren Schrank­typen zusammen. Entscheiden Sie sich für eine von mehr als 1’000 Ausfüh­rungs­va­ri­anten.

Bauart­ge­prüftes Ener­gie­ver­teil­system nach
SN EN 61439-2/5

Mit Ener­gie­ver­tei­lungen und Zähler­platz­sys­temen ist Hager in den 1960er Jahren gross geworden. Seitdem ist das Ange­bots­spek­trum konti­nu­ier­lich gewachsen. Die unimes und univers Nieder­span­nungs-Ener­gie­ver­tei­ler­sys­teme erfüllen die Anfor­de­rungen für grös­sere Wohn­ge­bäude, kleine und grosse Zweck­bauten. Alle Vertei­ler­sys­teme sind bauart­ge­prüft und speziell auf die Bedürf­nisse von Schalt­an­la­gen­her­steller zuge­schnitten. Sie verbinden ein Maximum an Ener­gie­ver­füg­bar­keit, Flexi­bi­lität und Effi­zienz mit einem Höchst­mass an Perso­nen­si­cher­heit und Anla­gen­schutz.

Alles
auf einen Blick

  • Für den Einsatz in gewerb­li­chen Gebäuden, Infra­struktur und öffent­li­chen Netzen
  • Klare Auftei­lung der Funk­ti­ons­räume: Sammel­schienen-, Geräte- und Kabel­raum
  • Innere Unter­tei­lung in Funk­ti­ons­be­reiche der Bauform 1-4b
  • Unter­schei­dung der Einbau­technik: Fest­einbau- (F), Steck­ein­satz- (R) und Steckein­schub­technik (W)
  • Bauart­prü­fungen nach IEC-EN61439-2 und -5 ausführbar mit passivem oder aktivem Stör­licht­bogen-Schutz­system

Wahre Grösse zeigt sich im Detail: Die System­vor­teile im Über­blick

unimesH

Neutrale Platt­form mit klarer Raum­auf­tei­lung

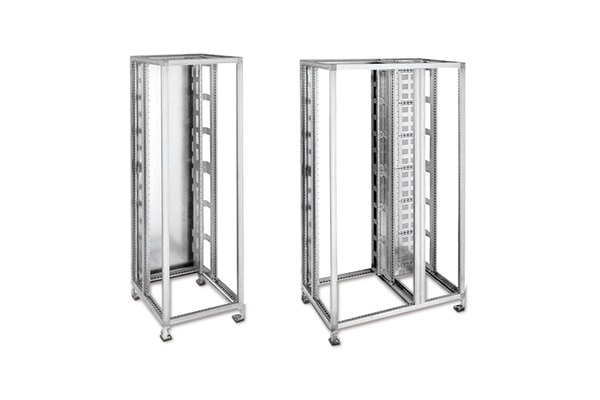

Unimes H ist auf den Basis­schrank (MES) aufge­baut

Die Vorteile:

  • über­sicht­li­ches Design
  • redu­zierte Monta­ge­zeit
  • hohe Betriebs- und Bedien­si­cher­heit
  • Flexi­bler Einsatz durch drei Haupt­sam­mel­schienen-Posi­tionen (oben, Mitte und unten)
unimesH

Hohe Kurz­schluss­fes­tig­keit

  • Bemes­sungs­strom bis 4000A mit Flach­kupfer 4 x 80 x 10 mm
  • Kurz­schluss­fes­tig­keit (Icw, 1 Sek.) ≤120 kA
  • Redu­zierte Verlust­leis­tung durch opti­male Anord­nung
  • Erhöhte Anla­gen­si­cher­heit
unimesH

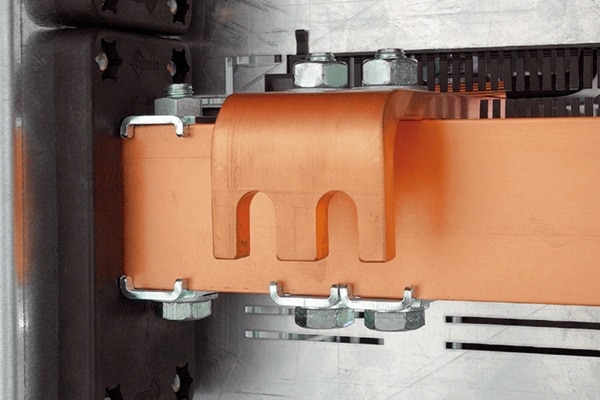

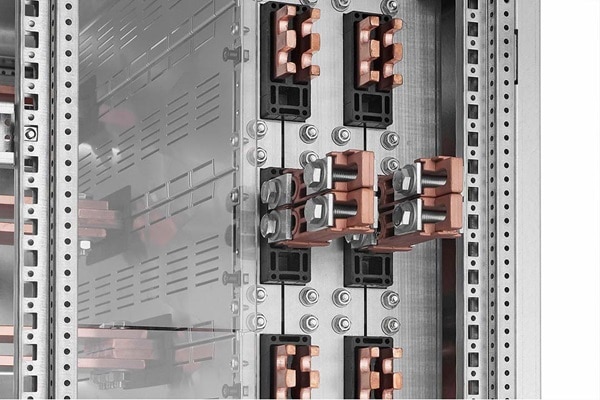

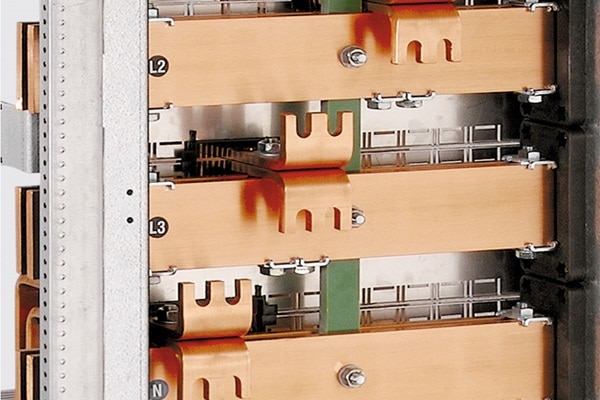

Bohrungs­lose Anschluss­technik

  • Bewährtes Flach­kupfer für die Gerä­te­an­bin­dung
  • Bohrungs­lose Anschluss­winkel für kurze Verbin­dungs­wege und einfache Kupfer­bie­gung
  • Fixfer­tige Kupfer­zeich­nungen für eine einfache Planung und Ferti­gung der Kupfer­schienen
  • Geprüfte und zerti­fi­zierte Verbin­dungs­lö­sungen
unimes H

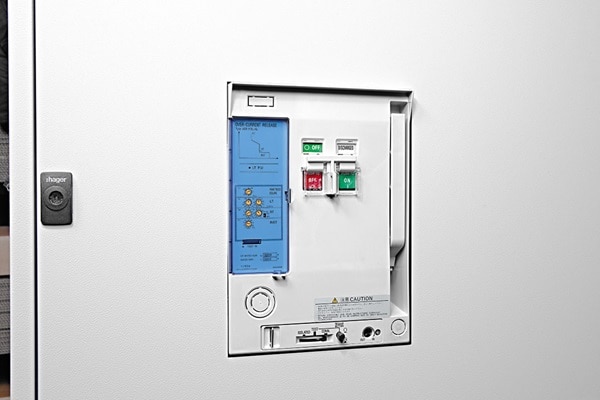

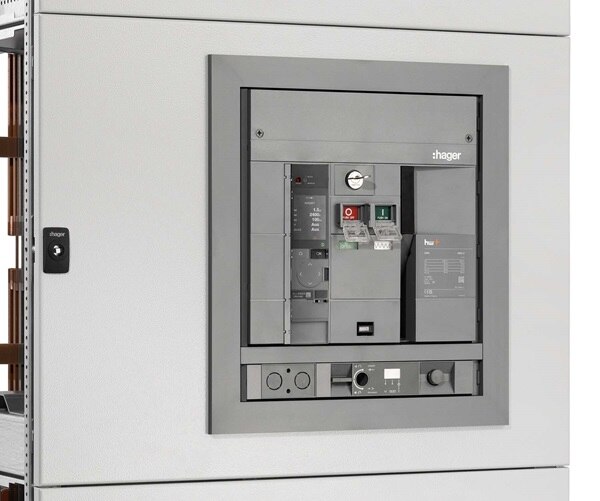

Offener Leis­tungs­schalter

  • Maxi­male Leis­tung bei mini­malem Gerä­te­vo­lumen: mit dem TemPower2-Leis­tungs­schalter
  • Höchste Schalt­leis­tung auf engstem Raum
  • Nach aktu­ellen Normen geprüft und zerti­fi­ziert
unimesH

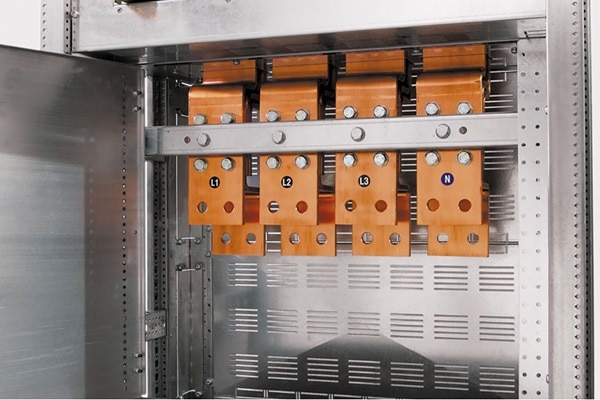

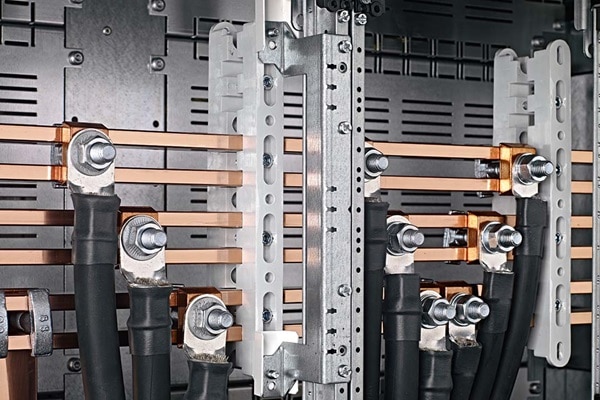

Aufge­räumter Kabel­an­schluss

  • Opti­male Anord­nung der Anschluss­schienen
  • Kabel­ab­fang­schienen für die Zugent­las­tung flexibel montierbar
  • Besserer Zugang während der Verka­be­lung
unimesH

Feld­sam­mel­schie­nen­system

  • Verti­kale Verteil­schienen je nach Strom­be­darf
  • Von 1’250 A bis 2’000 A mit 1 x 60/80/100 x 10 mm Flach­kupfer
  • Saubere Doku­men­ta­tion von Plat­zie­rungen und Anzahl der Feld­sam­mel­schie­nen­träger – je nach Strom­stärke und Kurz­schluss­fes­tig­keit
  • Geprüfte und zerti­fi­zierte Lösung
unimesH

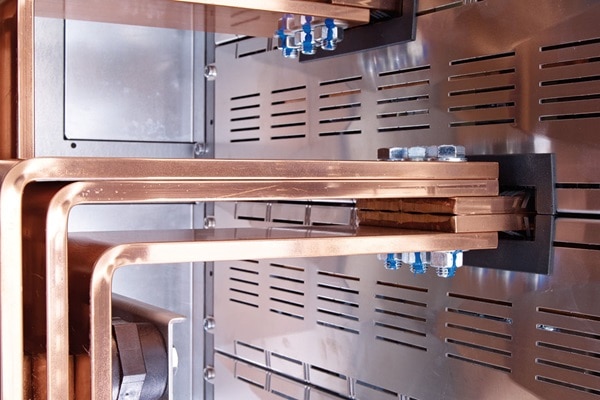

Innere Raum­auf­tei­lung

  • Opti­male Tren­nung von Funk­ti­ons­räumen (Sammel­schie­nen­ge­rä­te­raum und Kabel­an­schluss­raum)
  • Zusätz­liche innere Schot­tung 2b–4a/b – je nach indi­vi­du­ellem Bedarf
  • Opti­maler Schutz vor Stör­licht­bögen
  • Erhöhter Personen- und Anla­gen­schutz mit passivem oder aktivem Stör­licht­bo­gen­schutz
unimesH

Trans­port­tren­nungs-Laschen

  • Trans­port­tren­nung in jedem Schrank verein­facht den Trans­port
  • Erleich­te­rung bei einem nach­träg­li­chen Umbau oder Ersatz
  • Zugang von Vorne garan­tiert und mit Schutz­ab­de­ckung gegen zufäl­liges Berühren geschützt

Leitungs­füh­rung mit N-/PEN-System

  • Konfi­gu­ra­tion für N/PEN oder auch ZEP möglich
  • Weniger Magnet­felder im Schrank dank idealer Plat­zie­rung
  • Einfache Kabel­mon­tage durch Hilfs­schienen
von

Schnell und sicher kombi­niert

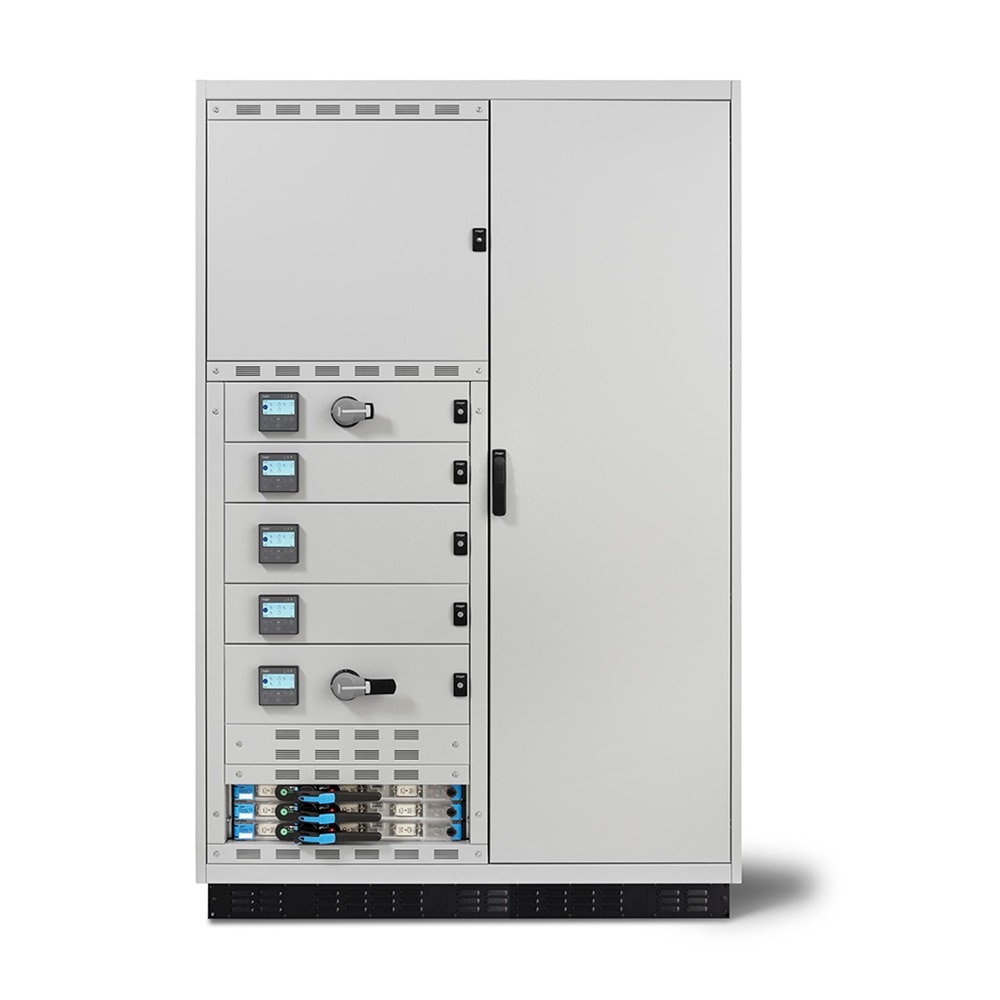

unimes H Combiway

Der Abgangs­schrank combiway ermög­licht die Kombi­na­tion von h3+ Kompakt­leis­tungs­schal­tern und Siche­rungs­last­trenn­leisten der Gerä­te­serie LL in einem Gehäuse. Der nach DIN EN 61439 bauart­ge­prüfte Schrank ist für Anwen­dungen von 800 bis 4’000 A.

Mehr zu Combiway
combiway

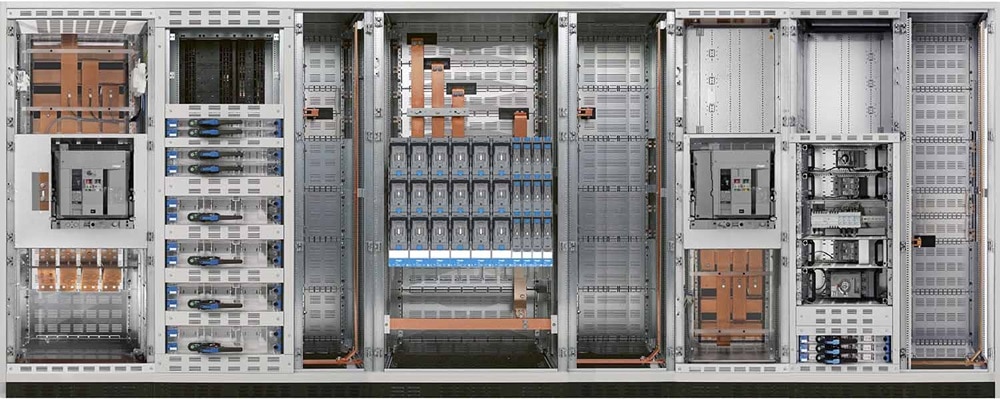

Schrank­über­sicht
unimes H

Mit passivem und aktivem Stör­licht­bogen-Schutz­system, Kommu­ni­ka­ti­ons­lö­sungen, Erdbeben- und Schock­fes­tig­keit.

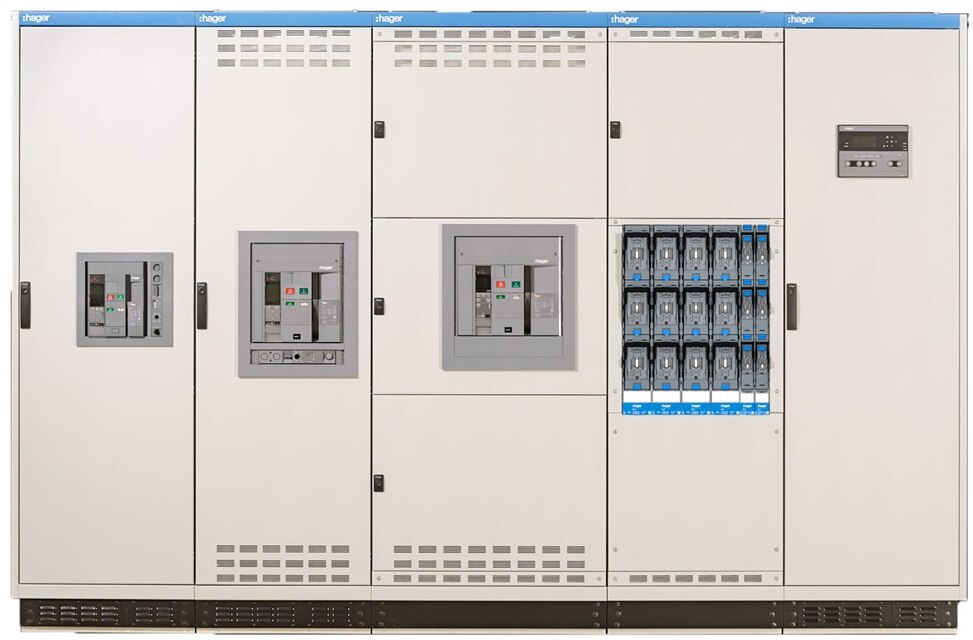

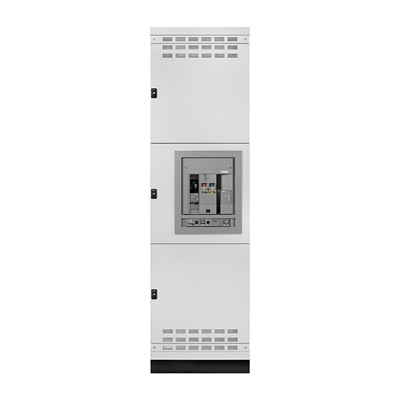

Power­line

Einspeise-, Abgangs- und Kuppel­schrank

- ACB bis 4000 A
- Fest­einbau / Einschub
- Bauform 1 - 4b

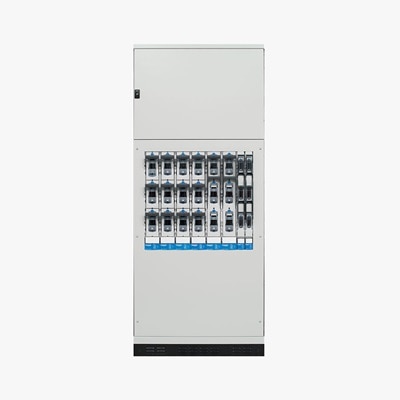

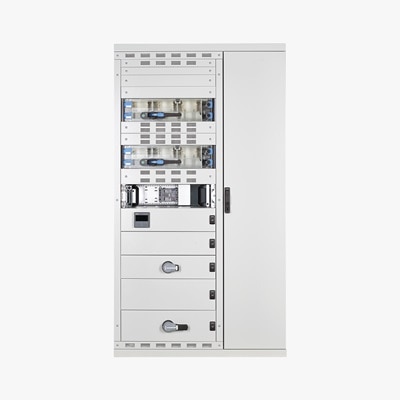

unimes h combiway

Combiway

Abgangs­schrank
- MCCB bis 630 A
- Geräte LL bis 630 A
- Fest­einbau / Steck­ein­satz / Schub­ein­satz
- Bauform 1 - 4b

unimes h combiway

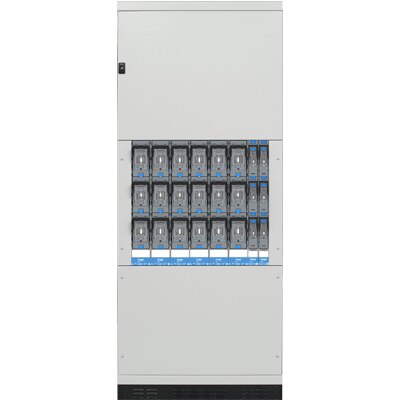

Fuse­line

Abgangs­schrank

- Leiste LVS bis 630 A
- Fest­einbau
- Bauform 1 - 2b

unimes h

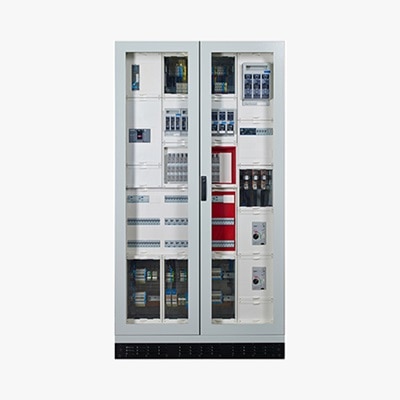

Basic

Univer­seller Ausbau
- Flexible Konfi­gu­ra­tion bis 1600 A
