Ein System. Viele Möglichkeiten

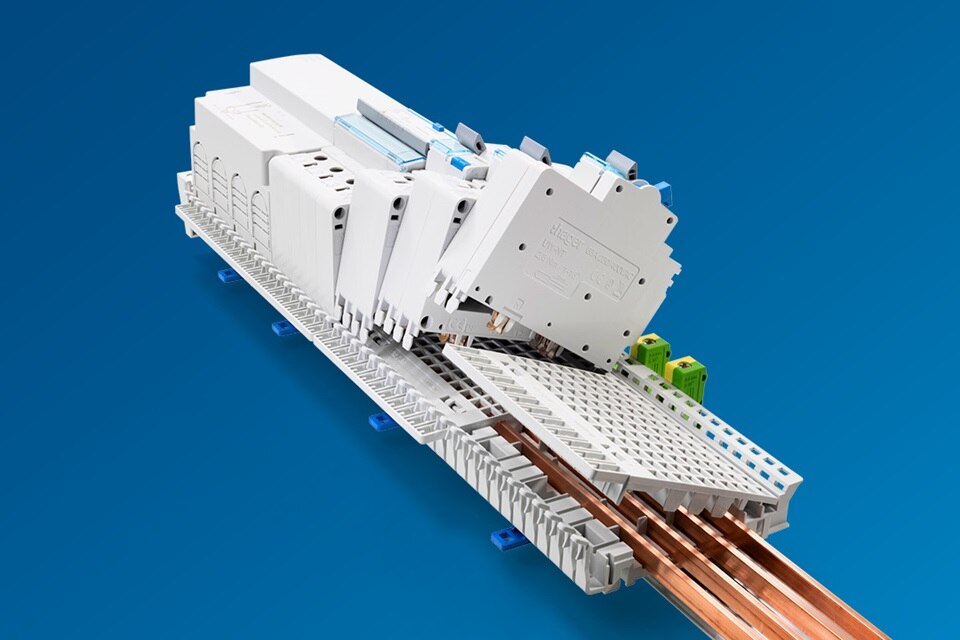

uniway ist das neue, kompakte Stecksockelsystem von Hager. Es bietet Planern und Schaltanlagenherstellern ein Maximum an Flexibilität bei der Planung und Ausführung.
Mit dem 5-Leiter-System lässt sich eine breite Vielfalt von Modulgeräten schnell und einfach einspeisen.

Patentierte Innovation.
Vielseitige Anwendungen.

Die Planungsphasen werden kürzer, die Anforderungen steigen, der IBS-Termin steht fest. Eine anpassungsfähige Elektroverteilung wird immer wichtiger. Bauen Sie die Schutzgeräte nicht auf ein starres Profil, sondern auf das flexible System – mit uniway von Hager.

Flexibilität
mit uniway optimiert

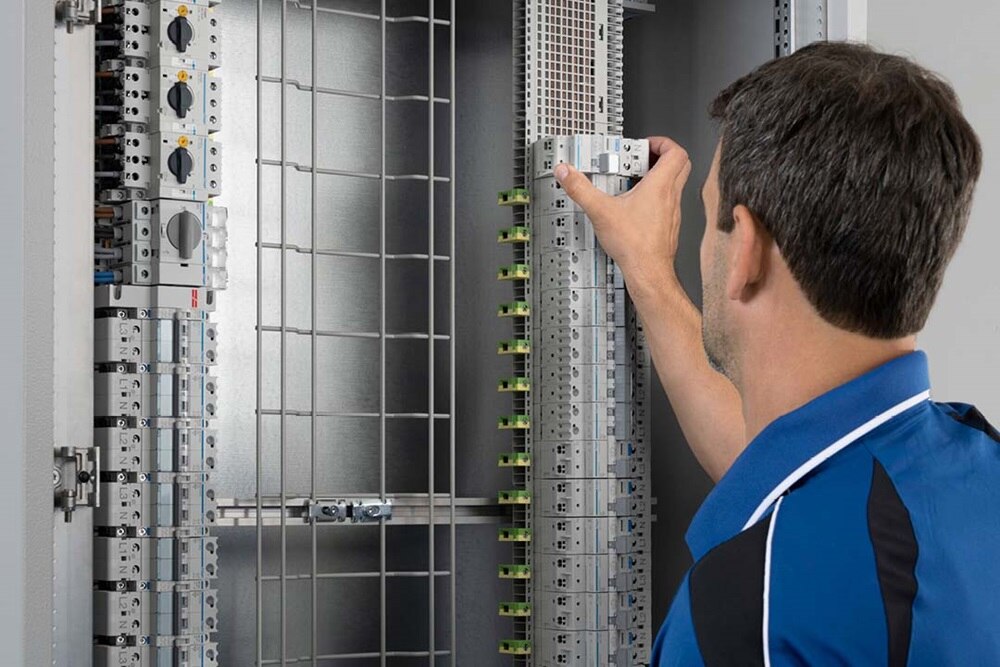

Bei Elektroinstallationen ist Flexibilität eines der wichtigsten Anforderungskriterien bei Schaltanlagenherstellern, Planern und Installateuren. Besonders im Bereich der Energieverteilung gibt es häufig kurzfristige Änderungen während der Planungs- und in der Bauphase. Das Stecksockel- system uniway ist für Neubauten und auch bei Umnutzungen die ideale Lösung – Neuerstellung und Erweiterungen von Schaltgerätekombinationen leicht gemacht.

Möchten Sie mehr erfahren?

Kontaktieren Sie uns für weitere Informationen. Wir beraten Sie gerne.

Zum Kontaktformular

Kupferverschwendung war gestern

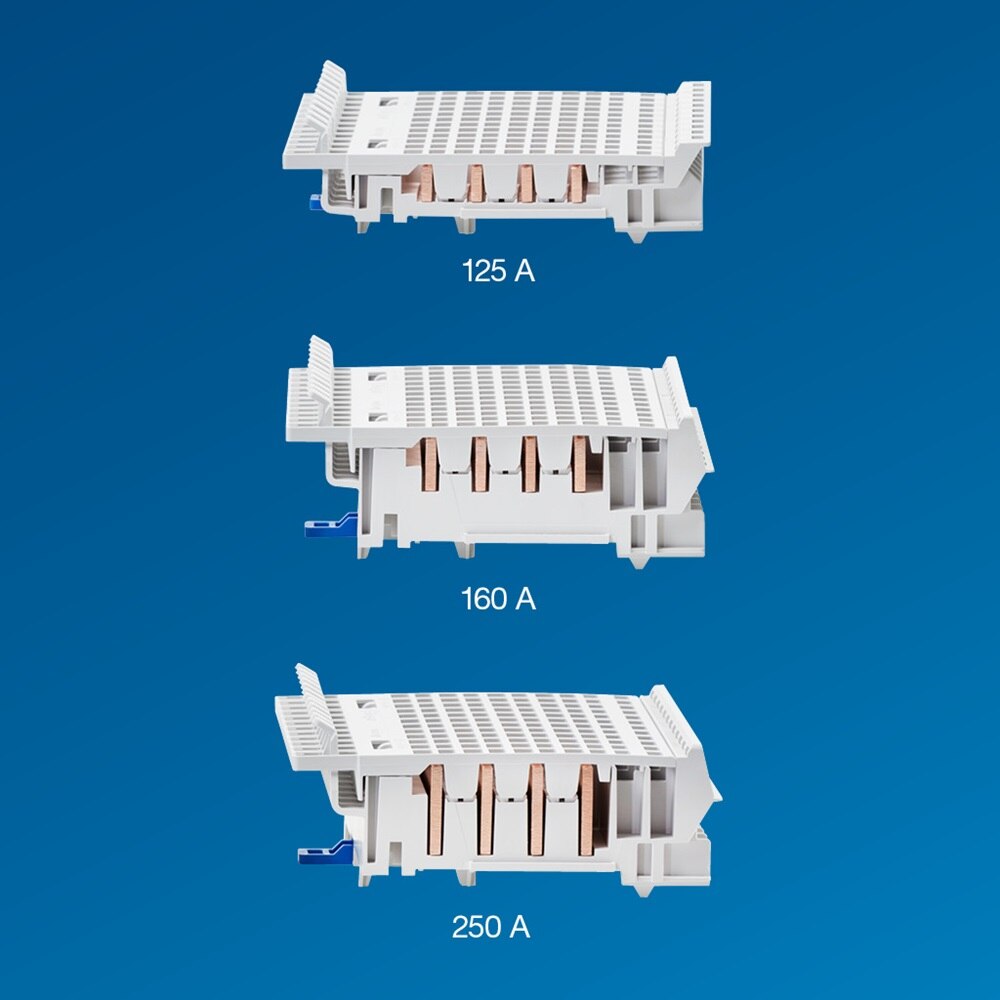

Die Stecksockel gibt es in den drei verschiedenen Nennstromausführungen 125 A, 160 A, und 250 A. So können das System und die Sammelschiene exakt nach den Anforderungen dimensioniert werden. Die Rastereinteilung von 9 mm (1/2 Teilungseinheit) erlaubt es, den Platz auf dem System optimal auszunutzen. Es sind keine Ausgleichstücke auf 18 mm Teilungseinheiten nötig. Dadurch kann eine optimale Packungsdichte auf dem System erreicht werden.

Aus 4 mach 5, patentiert

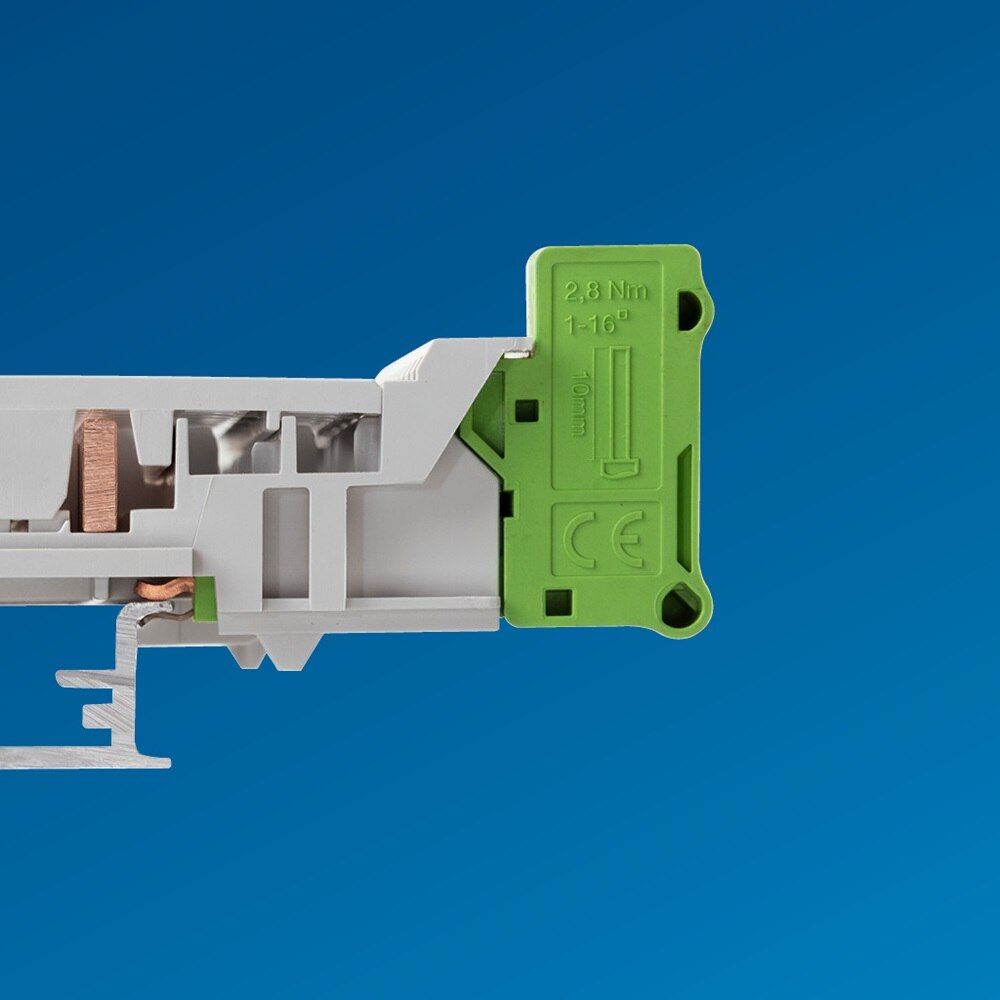

uniway ist ein Fünfleitersystem, das trotzdem nur vier Sammelschienen benötigt. Das funktioniert mit einer innovativen Kontaktierung der PE-Klemmen.
Das System uniway wird wie gewohnt auf eine Hutschiene / Tragprofil 35 mm nach DIN EN60715 montiert. Durch Öffnungen im Stecksockel kontaktiert die PE-Anschlussklemme auf diese Hutschiene. Somit erfüllt die umgangssprachliche «DIN-Schiene» eine Doppelfunktion – als Träger des Systems wie auch als PE-Leiter.
Diese Art des PE-Leiters ist vergleichbar mit beim Einsatz von PE-Reihenklemmen auf einer Hutschiene 35 mm.

Bei uniway wird Flexibilität gross geschrieben

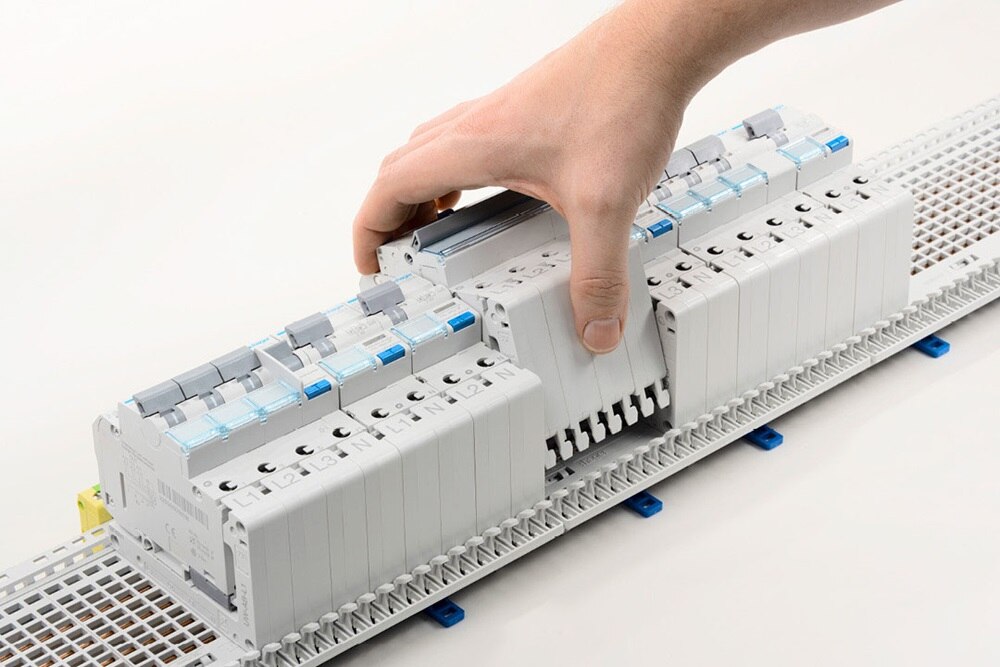

Sie benötigen kein separates Geräteportfolio für das System uniway. Mit den Adaptern lassen sich fast alle Komponenten im System integrieren, die auf einer Hutschiene Platz finden. Besonders elegant wird die Lösung mit Modulargeräten von Hager, die über die praktischen quickconnect- oder Bi-Connect-Schnittstellen für Kammschienen verfügen. Der speziell dafür entwickelte Adapter ist für 80 A ausgelegt und lässt keine Wünsche offen. Die Universaladapter bis 100 A ermöglichen weitere vielseitige Anwendungen wie zum Beispiel eine Einspeisung direkt via Lasttrennschalter.

uniway im E-Katalog

Zertifiziert
Sicheres Arbeiten

Das System uniway ist fingersicher und erlaubt lastfreies Arbeiten unter Spannung ohne persönliche Schutzausrüstung.

Bewährte Technik neu kombiniert

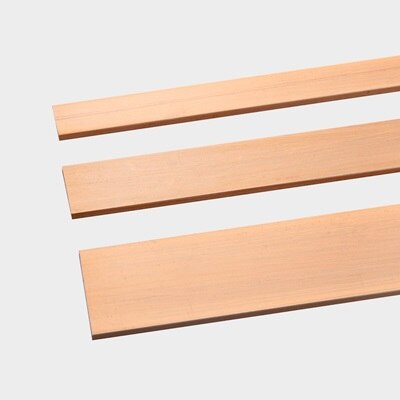

Standardkupfer

Wie bei tertio kann auch uniway mit blankem Flachkupfer verwendet werden. Die Kontakttulpen sind so beschaffen, dass diese beim Aufstecken auf der Sammelschiene durch die Schabwirkung eine allenfalls vorhandene Oxidschicht zerstören. Dies bietet Ihnen auch Flexibilität bei der Kupferbeschaffung. Passende Kupferschienen sind bei Hager erhältlich oder Sie bestellen bei Ihrem bevorzugten Kupferlieferanten. Bitte beachten Sie, dass die Flachschienen die vorgegebenen Dimensionen aufweisen und der Norm DIN EN 13601 (Cu-ETP CW004A) für Flachkupfer entsprechen.

Doppelt schnell mit quickconnect

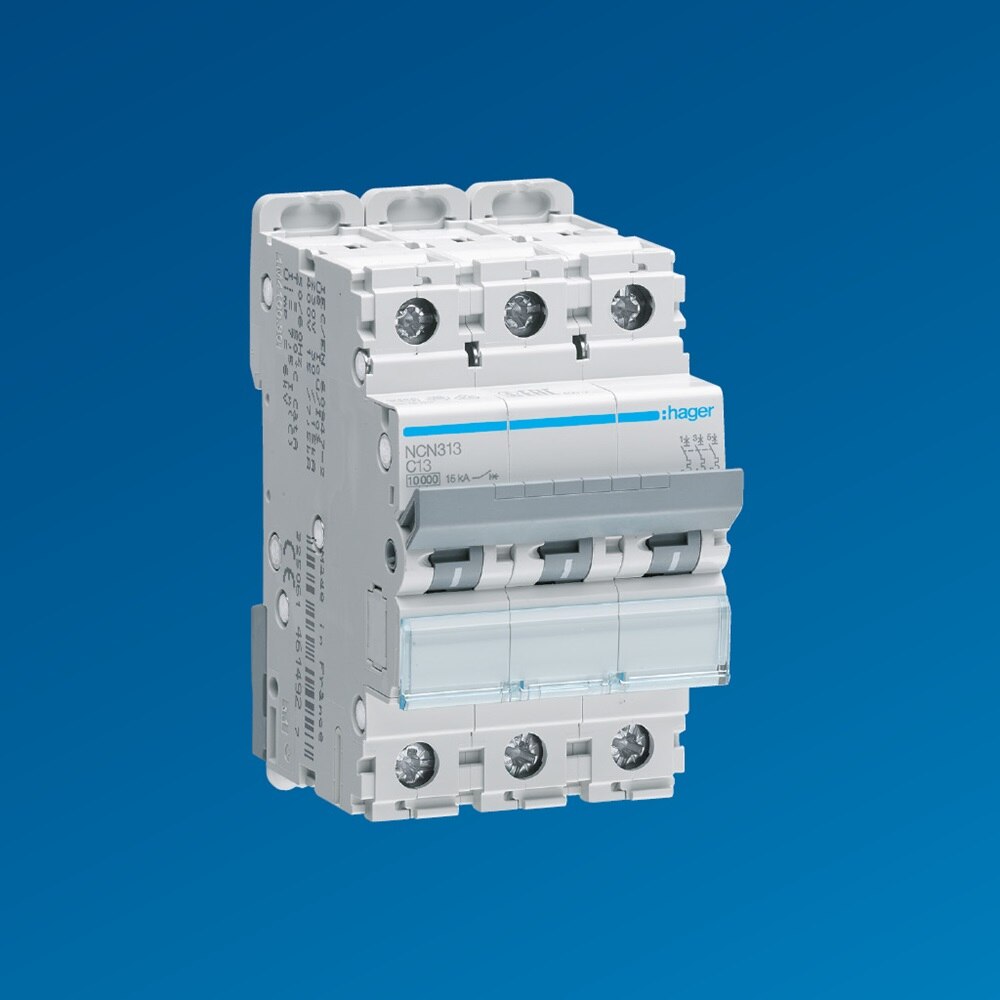

Gerade im Einsatzgebiet von Kleinverteilern und Feldverteilern wird die Stecktechnik auf der Eingangs- und auf der Abgangsseite der Modulargeräte sehr geschätzt. Auf die schraublosen Anschlüsse möchte niemand mehr verzichten. Das schnelle Verbinden kommt nun auch bei uniway zur Anwendung. Der Bi-Connect Adapter wird einfach in die Kammschnittstelle der quickconnect-Modulargeräte gesteckt – es ist kein Verschrauben des Adapters nötig. Die quickconnect-Schnittstelle erkennen Sie am Logo und der Bauart der Anschlussklemme. Die Mudulargeräte mit der quickconnect-Schnittstelle verfügen auch über Stecktechnik auf der Abgangsseite.

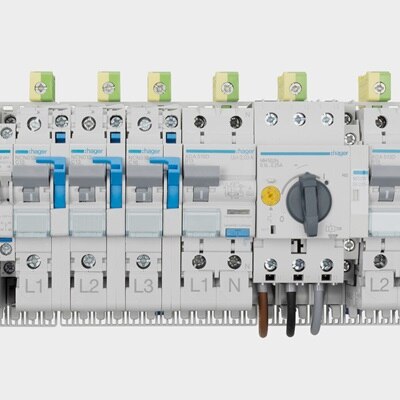

Neutralleitertrenner 9 mm

Dank der Rasterung von 9 mm bei uniway lässt sich der Neutralleitertrenner kompakt integrieren. Der uniway-Neutralleitertrenner beruht auf der bewährten Technik der MZN- und MZS-Neutralleitertrenner von Hager.

Vorteile

Zeitersparnis durch effizienten Systemaufbau.
Fingersicher und ermöglicht lastfreies Arbeiten unter Spannung ohne persönliche Schutzausrüstung.
Universelles Geräteportfolio einsetzbar.
Rastereinteilung von 9 mm erlaubt eine kompakte Bauweise ohne Platzverlust.
Die Hutschiene dient als Tragprofil und auch als PE-Leiter.
Komplett halogenfrei – innovatives System von und für die Schweiz.
