La série de disjonc­teurs ouverts hw+

Smart. Sûr. Simple :

ce sont là les carac­té­ri­stiques except­ionnelles de la série de disjonc­teurs hw+ ! Choi­sissez parmi 3 vers­ions avec diffé­r­entes valeurs de puiss­ance assi­gnée et de coupure ainsi que les unités de déclenchement sentinel et sentinel Energy – vous config­urez ainsi la solution parfaite pour vos installa­t­ions élec­triques.

La bonne solution pour chaque exigence

accéder à l'e-catalogue

Que vous soyez un conse­iller élec­tri­cien, un tableau­tier, un installa­teur ou un exploi­tant : nos disjonc­teurs hw+ offrent toutes les fonc­t­ions dont vous avez besoin pour améliorer la conception, la construc­tion et l’exploi­ta­tion des tableaux de distri­bution dans toutes les applica­tions.

Produits

  • Disjonc­teurs HW1, HW2 et HW4 pour toutes les exigences.
  • Inter­rupt­eurs sect­ionneurs



Vers­ions disponibles

  • Enca­s­trement fixe
  • Système débroch­able

Gamme d’acces­so­ires complète

  • Instruc­tion & comm­ande
  • Signa­lisa­tion
  • Visua­lisa­tion
  • Dispositifs de cadenassage
  • Systèmes de verro­uillage
  • Isolement
  • Connexion
  • Comm­un­i­ca­tion

Diffé­r­entes unités de déclenchement

  • Unité de déclenchement sentinel pour la prot­ec­tion stan­dard (LI, LSI, LSIG)
  • Unité de déclenchement sentinel Energy pour la prot­ec­tion élargie (LSI, LSIG) avec fonc­tion de mesure et de comm­un­i­ca­tion

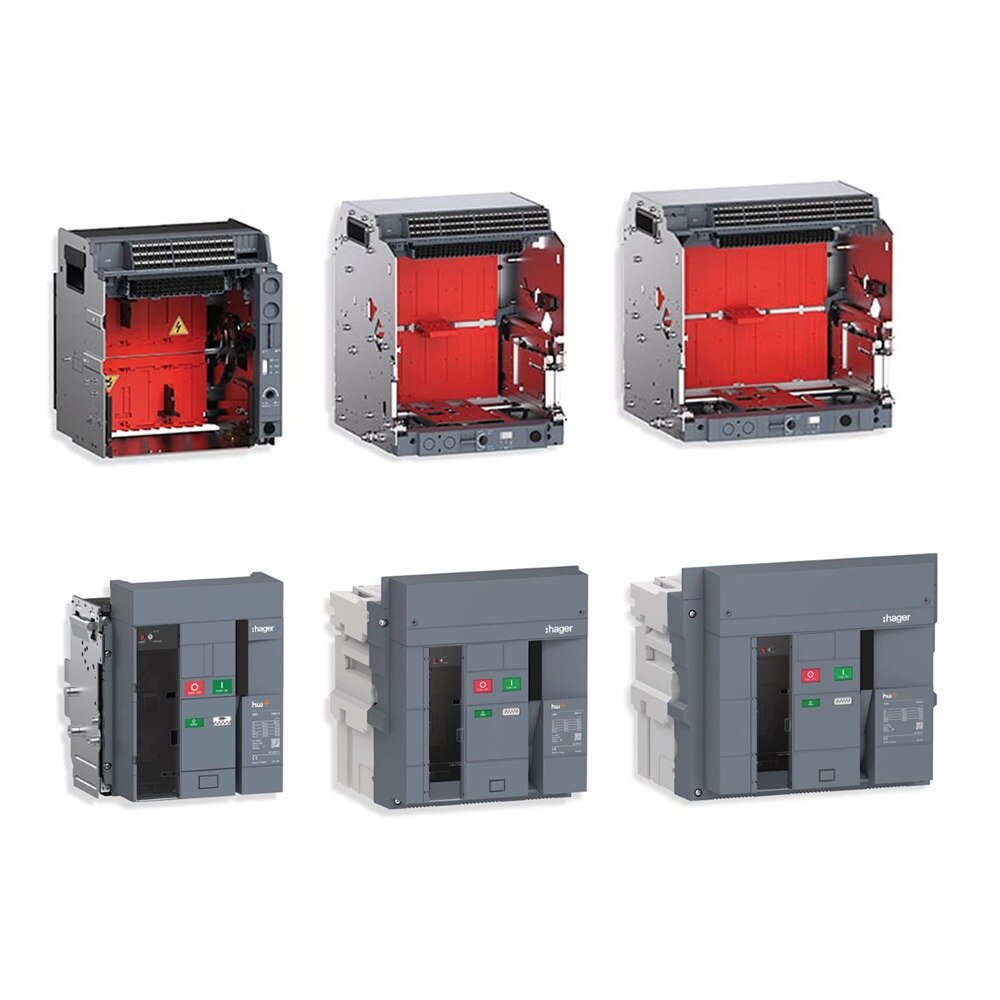

Décou­vrez notre
gamme hw+

Avec nos disjonc­teurs ouverts, vous obtenez une flexi­bi­lité maximale pour la plan­i­fi­ca­tion des installa­t­ions.

hw+ avec unité de déclenchement sentinel

Grâce à son design intel­li­gent, l’unité de déclenchement sentinel réunit toutes les fonc­t­ions et tous les outils nécess­a­ires dans un seul appareil. Vous pouvez ainsi à tout moment réagir de manière flexible aux chan­gements dans votre système de distri­bution. L’écran LCD convi­vial et la comm­ande intu­itive garanti­ssent un fonc­t­ionnement parfait. Tous les réglages de prot­ec­tion peuvent être effec­tués directement et confor­ta­blement sur l’unité de déclenchement.
hw sentinel
  • les princi­paux avan­tages

    Maintenance aisée

    Unités de déclenchement sûres et faciles à utiliser

    Calibreur pour une réduc­tion du courant nominal

    Contacts de sortie d’alarme

    Mise en service simple via logi­ciel

    Aver­ti­sse­ments & alarmes de déclenchement

    Montage simple et sûr des acces­so­ires

    Acces­so­ires faciles à verro­uiller et inter­con­nec­tables

  • carac­té­ri­stiques esse­ntielles

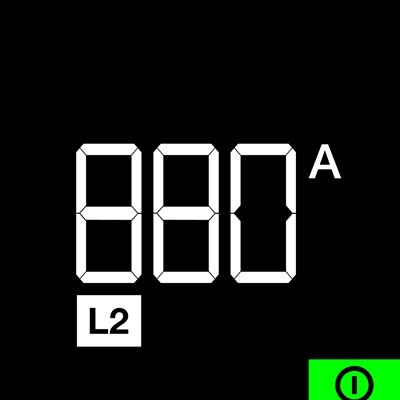

    Écran LCD

    L’écran LCD bien lisible vous aide à config­urer votre unité de déclenchement.

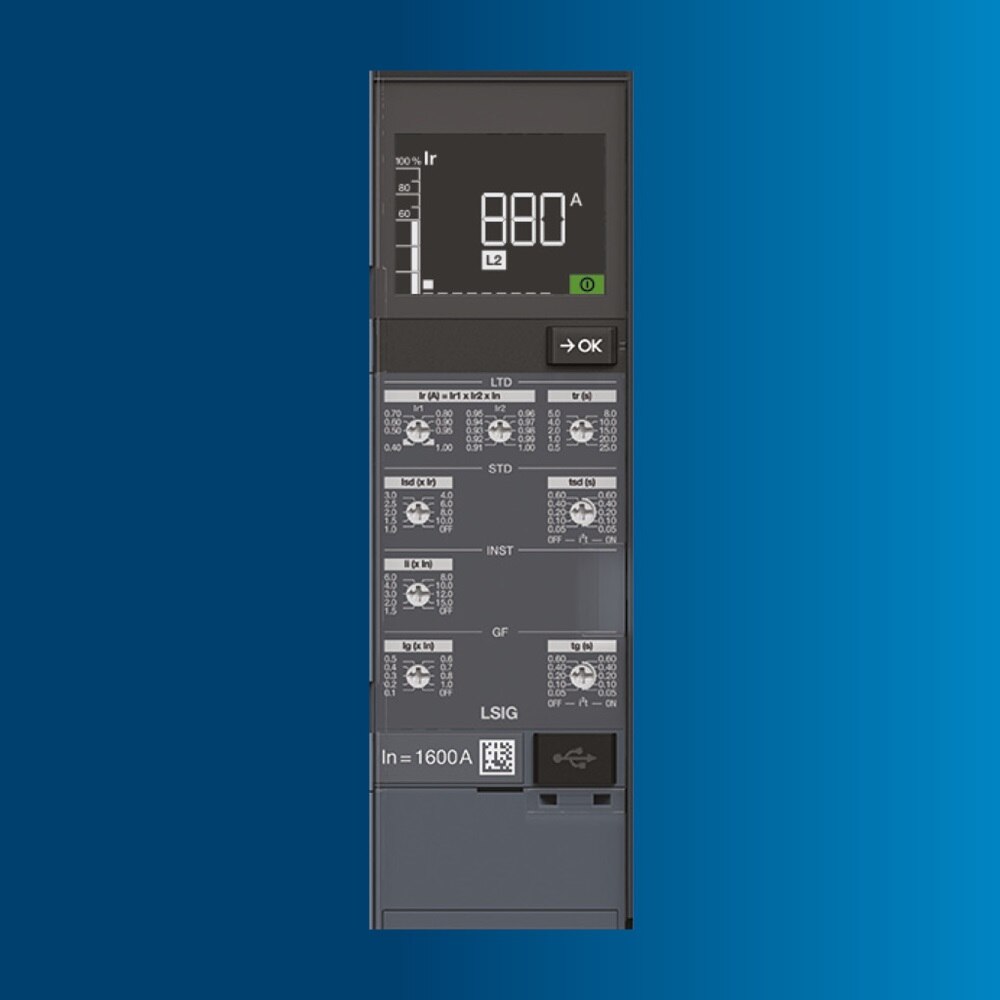

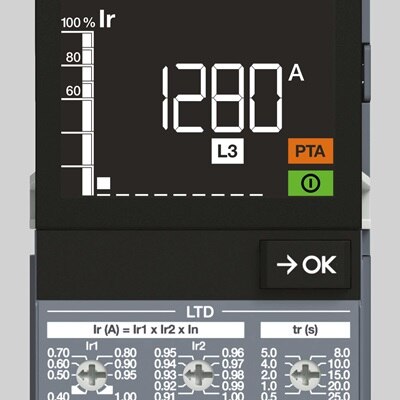

    Unité de déclenchement sentinel

    Grâce à la combi­naison de sélec­teurs et de l’écran LCD, le réglage des paramè­tres de prot­ec­tion est un jeu d’enfant.

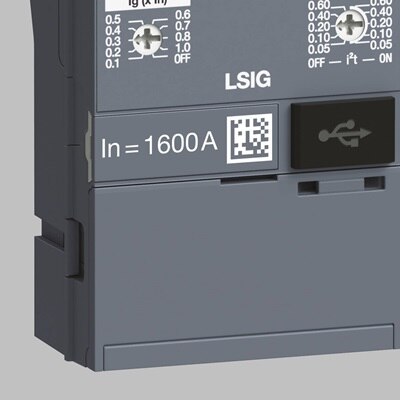

    Calibreur

    Adapta­tion simple du courant assigné en cas de modi­fi­ca­tion des condit­ions de l’installa­tion grâce à un rempla­cement flexible du calibreur.

    Module OAC

    Avec l’unité de déclenchement sentinel en option, on dispose de 5 sorties d’alarme numé­riques fixes qui four­nissent en plus un signal élec­trique.

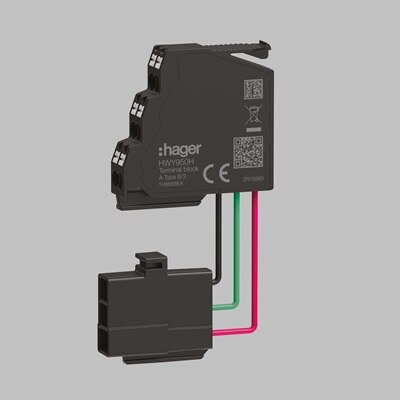

    Bornes de passage

    Connex­ions proté­gées contre les contacts acci­d­entels. Sécu­rité contre les mauvais contacts et montage rapide grâce à Quickconnect pour tous les acces­so­ires élec­triques.

    Verro­uillage

    Ce dispositif de verro­uillage permet de verro­uiller le bouton-poussoir PUSH OFF, de sorte à empê­cher l’enclenchement du disjonc­teur.

    Bobines Push & Lock

    • Jusqu’à 2 déclencheurs à émission de courant (SH)
    • Jusqu’à 2 bobines de sous-tension (UV)
    • Ou 1 SH + 1 UV de chaque
    • En plus encore 1 bobine de ferm­e­ture (CC)
    • Modi­fi­ca­tion simple (Push & Lock)

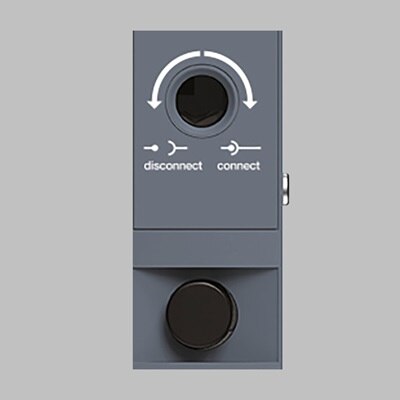

    Mani­velle rota­tive et intro­duc­tion

    La mani­velle rota­tive est rangée de façon peu encom­br­ante et sûre dans le châssis.

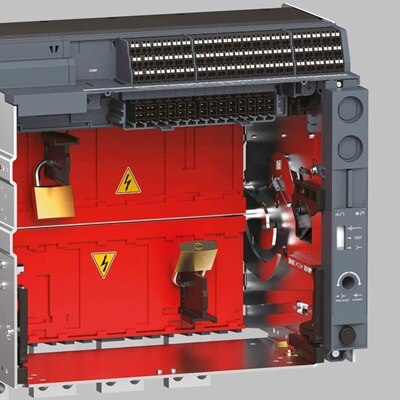

    Couvercle de sécu­rité

    Il recouvre les contacts princi­paux dès que le disjonc­teur pour système débroch­able est retiré du châssis et peut égal­ement être verro­uillé à l’aide de cadenas.

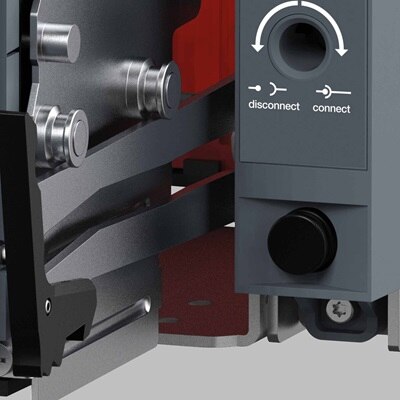

    Système débroch­able

    Retrait simple du disjonc­teur hors du châssis grâce aux rails de guidage latéraux extensibles.

    Code QR

    Vous trou­verez ici en un coup d’oeil toutes les infor­ma­t­ions dont vous avez besoin sur votre disjonc­teur, y compris ses carac­té­ri­stiques.

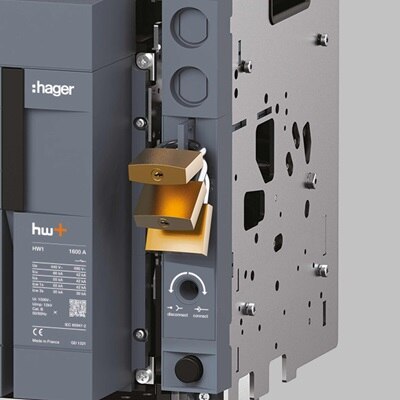

    Verro­uillage en position

    Le verro­uillage de position empêche l’intro­duc­tion de la mani­velle rota­tive dans le châssis, de sorte que le disjonc­teur reste dans sa position. Il peut être verro­uillé avec jusqu’à 3 cadenas.

  • unité de déclenchement

    unité de déclenchement

    Les réglages de l’unité de déclenchement sentinel peuvent être paramé­trés sur la face avant à l’aide des sélec­teurs. Il est en outre poss­ible d’alimenter en courant l’écran LCD via le port USB-C, par exemple à l’aide d’une Powerbank afin de pouvoir affi­cher les valeurs de réglage config­u­rées. Cela permet une lecture plus précise et plus dyna­mique des paramè­tres de réglage.

  • aperçu des réglages

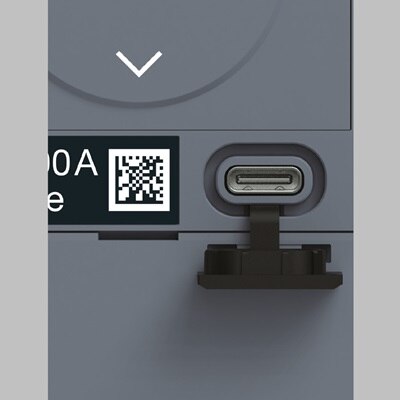

    Activer l’écran

    Alimentation élec­trique de l’unité de déclenchement via une powerbank USB.

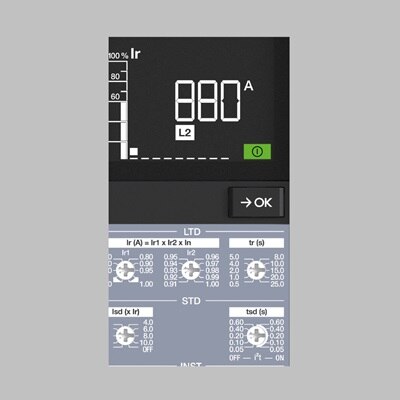

    Activer le sélec­teur

    Activer le sélec­teur pour affi­cher la valeur paramé­trée.

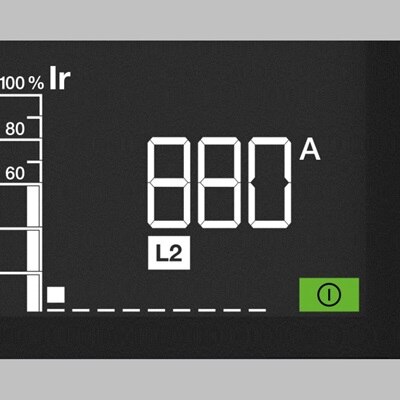

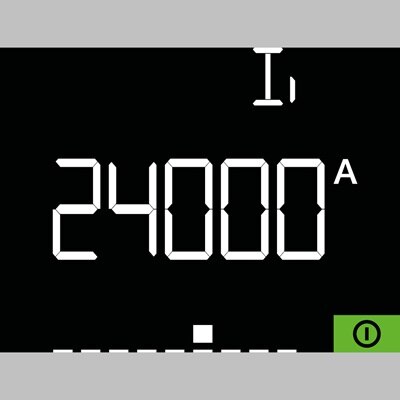

    Réglages de prot­ec­tion

    Chaque paramètre est affiché en temps réel, en ampères ou secondes. Vous pouvez régler tous les paramè­tres pour la tempor­isa­tion long retard, la tempor­isa­tion court retard et la prot­ec­tion inst­an­tanée, et sélec­t­ionner, en fonc­tion de la config­ur­a­tion de produit, la prot­ec­tion du conduc­teur neutre ou la prot­ec­tion contre les défauts à la terre.

    Aperçu des réglages

    En appuyant sur la touche OK, vous obtenez à tout moment un aperçu des paramè­tres config­urés.

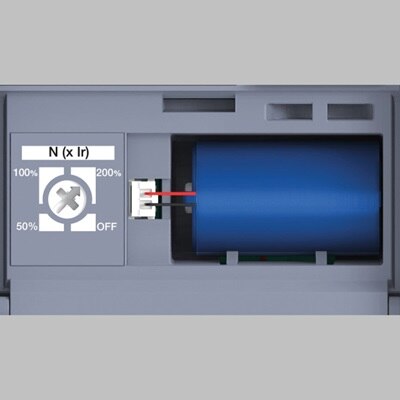

    Prot­ec­tion du neutre

    Ouvrez le compar­ti­ment de batterie pour accéder au sélec­teur de la prot­ec­tion du conduc­teur neutre. Grâce à la batterie, l’origine du déclenchement après une coupure s’affiche à l’écran.

hw+ avec unité de déclenchement sentinel Energy

L’unité de déclenchement sentinel Energy permet un plus haut niveau de perf­or­m­ance en fonc­tion des besoins. L’écran couleur TFT plus grand permet d’affi­cher plus d’infor­ma­t­ions et de prendre les bonnes déci­sions plus rapi­dement. Outre toutes les fonc­t­ions de prot­ec­tion de l’unité de déclenchement sentinel, la version Energy dispose aussi de fonc­t­ions de comm­un­i­ca­tion ainsi que de fonc­t­ions élar­gies de prot­ec­tion, d’alarme, de mesure et de comm­ande.
hw sentinel energy
  • les princi­paux avan­tages

    Connexion Bluet­ooth

    Fonc­t­ions de mesure

    Classe de préci­sion de mesure 1

    Fonc­t­ions de prot­ec­tion avan­cées*

    Comm­un­i­ca­tion Modbus

    Alarmes avan­cées

    Fonc­t­ions de comm­ande

  • carac­té­ri­stiques esse­ntielles

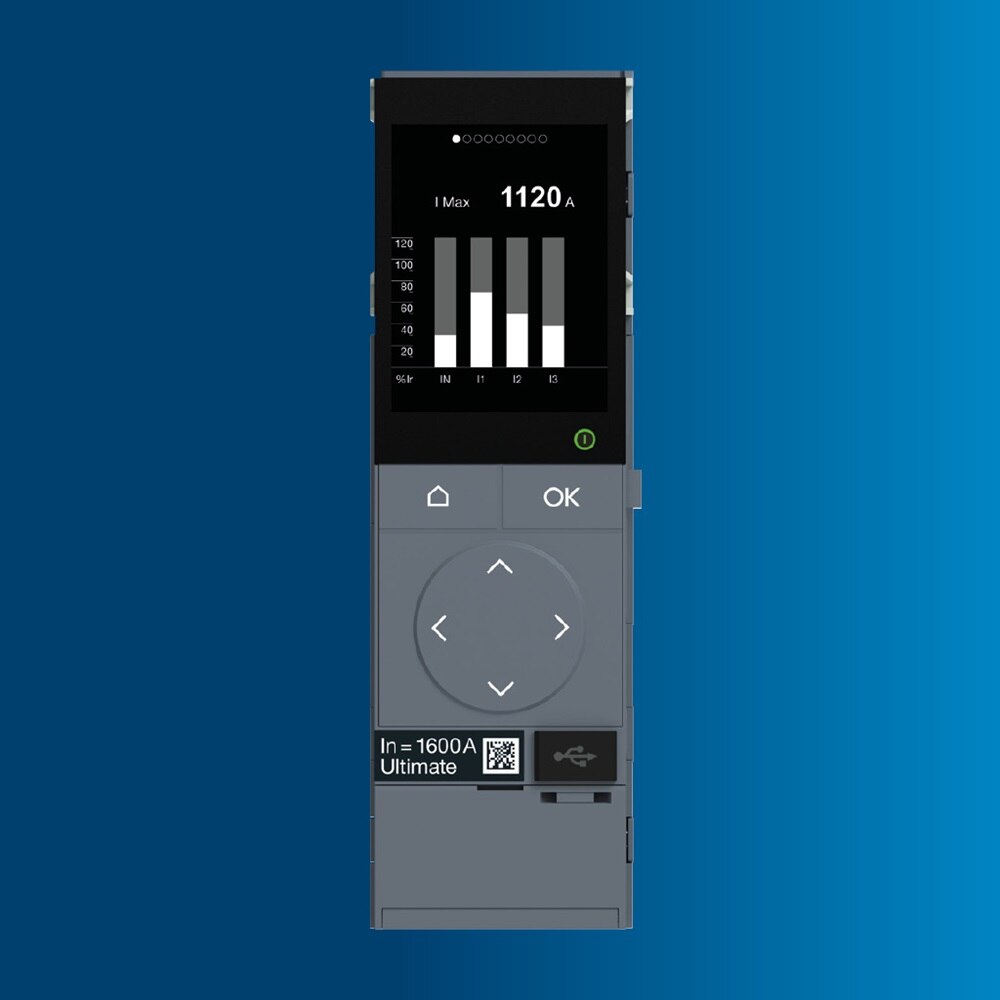

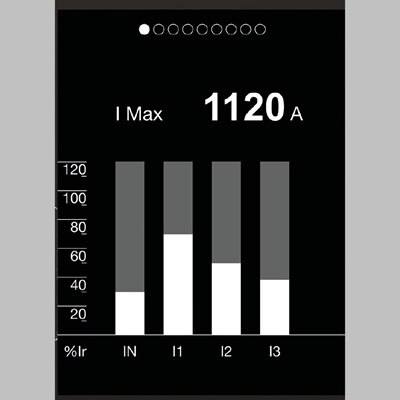

    Unité de déclenchement sentinel Energy

    L’écran couleur TFT perf­or­mant affiche les mesures prédéf­i­nies, l’état de comm­ut­a­tion et la limite de charge du disjonc­teur.

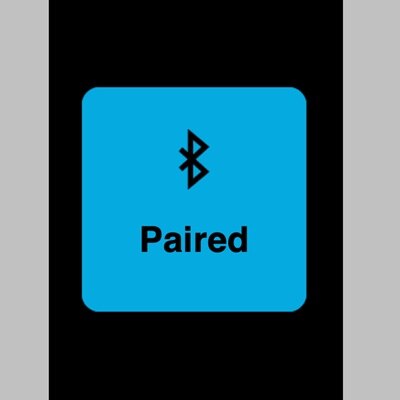

    Connexion Bluet­ooth

    L’unité de déclenchement sentinel Energy compa­tible Bluet­ooth vous permet de surveiller les acti­vités de votre disjonc­teur dans l’App Hager Power touch.

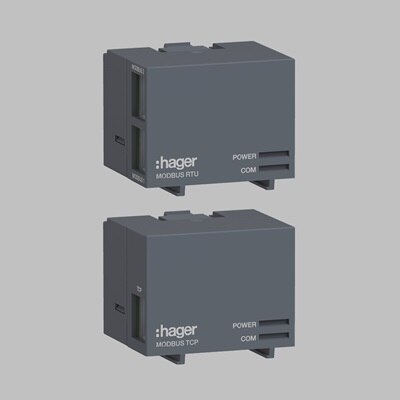

    Modules COM

    Des modules COM en option perm­ettent la comm­un­i­ca­tion via Modbus-RTU ou Modbus-TCP avec l’agardio.manager et le logi­ciel Stream ou un système de contrôle.

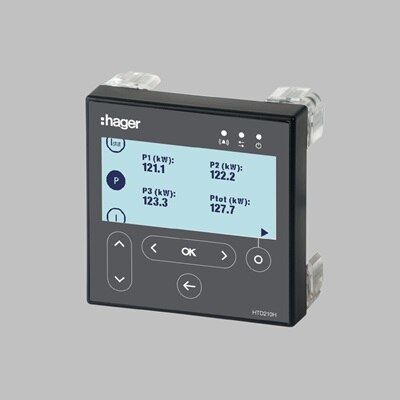

    Affi­cheur déporté

    L’affi­cheur déporté en option permet un accès plus convi­vial à l’unité de déclenchement et élargit l’affi­chage des valeurs mesurées.

    Module OAC

    Avec l’unité de déclenchement sentinel Energy en option, vous disposez de 5 sorties d’alarme numé­riques librement attri­buables qui peuvent vous signaler non seulement un défaut, mais aussi la raison exacte du déclenchement.

    Bobines

    Les bobines SH et CC perm­ettent de télé­comm­ander le disjonc­teur, soit directement via les bobines, la comm­un­i­ca­tion Modbus, l’App Hager Power touch ou bien le logi­ciel Hager Power setup.

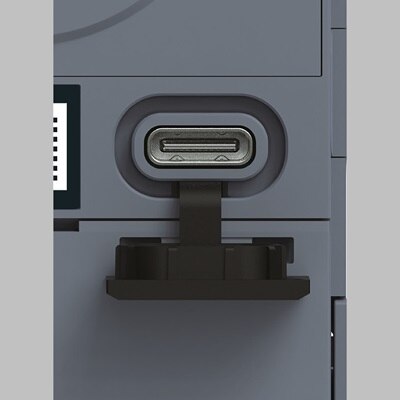

    Port USB-C

    Le port USB-C intégré permet un fonc­t­ionnement égal­ement sans alimentation secteur. Raccordez simp­lement un note­book et utilisez le logi­ciel Hager Power setup pour les tests et la mise en service.

  • unité de déclenchement

    unité de déclenchement

    Grâce à l’écran à haute réso­lution, vous avez toujours toutes les infor­ma­t­ions impor­t­antes sous les yeux et vous pouvez effec­tuer la plupart des réglages directement sur l’appareil via le panneau de comm­ande. Cela facilite non seulement l’ense­mble de la mani­pula­tion, mais augm­ente aussi votre temps de réac­tion.

  • aperçu des réglages

    mode temps réel

    36 vues prédéf­i­nies sont disponibles en mode temps réel. Vous pouvez sélec­t­ionner jusqu’à 15 favoris qui affi­chent vos valeurs mesurées et vos réglages préférés. Ceux-ci sont affi­chés auto­m­a­ti­quement en continu en mode temps réel.

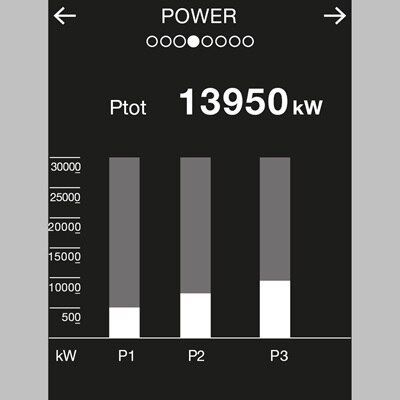

    affi­chage des valeurs mesurées

    Vous pouvez consulter tous les paramè­tres à tout moment avec la touche OK. Vous pouvez affi­cher la plupart des valeurs mesurées sous forme numé­rique ou graphique.

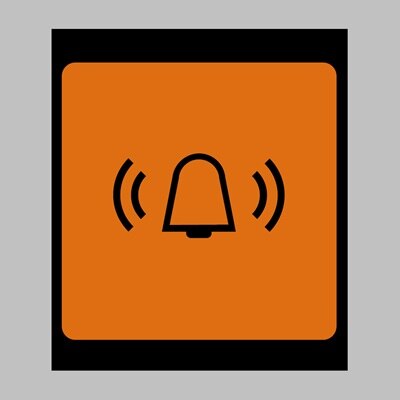

    mess­ages de défauts et d’alarmes

    La touche OK vous permet d’obtenir des infor­ma­t­ions supplé­mentaires sur les défauts et les alarmes.

Prot­ec­tion
inté­grée

Tous les disjonc­teurs de la série hw+ s’intè­grent sans prob­lème dans le
système de distri­bution d’énergie unimes H. Ainsi, la partie centrale de votre alimentation élec­trique se trouve exac­tement là où elle doit être : au cœur de votre tableau de distri­bution – et offre une prot­ec­tion fiable contre les surcharges, les courts-circuits et autres influences pertu­rba­trices.

Obtenez encore plus de fonc­t­ions

Les disjonc­teurs ouverts de la série hw+ sont fournis avec un pack d’acces­so­ires complet : dispositifs de comm­ande et de signa­lisa­tion, dispositifs de prot­ec­tion, dispositifs de verro­uillage et de cadenassage. Vous pouvez ainsi config­urer votre disjonc­teur selon vos exigences indi­vi­duelles.

Contact auxi­liaire (AX)

Les contacts auxi­lia­ires perm­ettent de signaler l’état (ON ou OFF) du disjonc­teur pour l’interrog­ation à distance.
  • 4 contacts auxi­lia­ires (AX) sont installés en stan­dard sur le disjonc­teur HW1 & HW2
  • 6 contacts auxi­lia­ires (AX) sont installés en stan­dard sur le disjonc­teur HW4
  • Livr­aison stan­dard au départ d’usine


Comm­ande motor­isée (MO)

La comm­ande motor­isée sert au réar­mement auto­m­a­tique du ressort après chaque enclenchement du disjonc­teur.
  • Sûr et facile à installer
  • Disponible pour toutes les tensions d’alimentation cour­antes

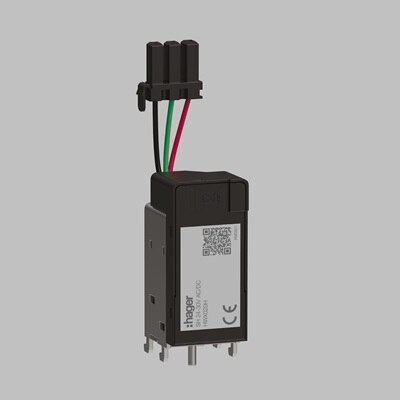

Bobines

Les bobines sont utilisées pour activer/désac­tiver le disjonc­teur à distance. Il est poss­ible de monter au total 3 bobines dans le disjonc­teur :
  • 1 déclencheur à émission de courant (SH) ou 2, si aucun UV n’est requis
  • 1 déclencheur à minimum de tension (UV) ou 2, si aucun SH n’est requis
  • 1 bobine de ferm­e­ture (CC)
  • En option, les bobines peuvent comm­un­i­quer égal­ement avec l’unité sentinel Energy

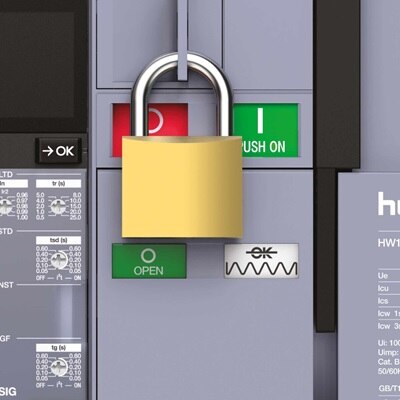

Capot de bouton-poussoir

Le capot de bouton-poussoir empêche une comm­ande manuelle sur place à l’aide d’un cadenas. En tournant le capot du bouton OFF, il peut être utilisé comme OFF perm­a­nent, de sorte à empê­cher tout enclenchement du disjonc­teur.

Verro­uillage par clé en position OFF OLK

Blocage simple du bouton OFF à l’état décon­necté avec un verro­uillage par clé Ronis.

Verro­uillage méca­nique (MI) :

Verro­uillage de 2 ou 3 disjonc­teurs pour des applica­tions de sécu­rité. Compa­tible avec toutes les vers­ions de disjonc­teurs (3P et 4P, enca­s­trement fixe et système débroch­able).

Toujours à vos côtés

En tant que votre partenaire, nous vous assistons avec des outils appro­priés tout au long du processus de créa­tion. De la plan­i­fi­ca­tion à l’exploi­ta­tion complète en passant par la config­ur­a­tion spéci­fique au client.

Logi­ciel Hagercad

Notre logi­ciel offre une solution complète, pour la config­ur­a­tion, l’offre et les docu­ments de produc­tion de votre tableau de distri­bution.

Config­ur­a­teur web

Avec le config­ur­a­teur web HW 1, vous pouvez paramé­trer votre disjonc­teur en fonc­tion de vos besoins et choisir le type, l’unité de déclenchement et la config­ur­a­tion de votre disjonc­teur.

Hager Power setup

Ce logi­ciel vous aide à effec­tuer une mise en service assistée et effi­cace. Il garantit que vous pouvez effec­tuer facilement et en toute sécu­rité tous les réglages nécess­a­ires, les tests de disjonc­teurs, y compris le proto­cole de test.

App Hager Power touch

En combi­naison avec l’unité de déclenchement sentinel Energy, vous pouvez à tout moment surveiller l’état de fonc­t­ionnement, consulter les infor­ma­t­ions de maintenance et véri­fier les valeurs mesurées.

Tutor­iels vidéo



FAQs



Docu­mentation



Logi­ciel et applica­tions

Forma­tion



Down­loads

Contactez-nous pour en savoir plus et faites-vous conse­iller par nos spéci­a­l­i­stes.

Accéder au formulaire de contact
