Obsoleto

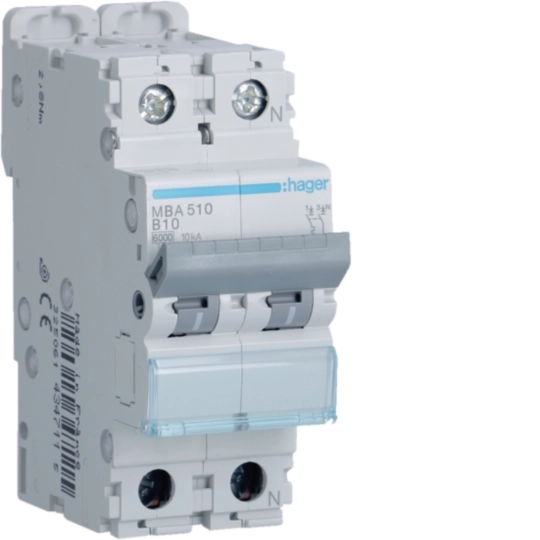

Interruttore Automatico Magnetotermico 1 Polo+N 10 A 6 Ka Curva B 2 M. Din MBA510
EAN
3250614345579
Marca
Hager
Confezione
6 Pezzi
Accedi per creare un elenco di prodotti
Devi accedere al tuo account myHager per creare elenchi di prodotti
Obsoleto
Completa il tuo sistema
Accessori associati
-
Accessori meccanici per componenti a bassa tensione 1 accessori disponibili
Proprietà tecniche
Corrente
-
Corrente nominale10 A
-
Potere di interruzione di servizio Ics a 230 V AC secondo IEC 60947-27,50 kA
-
Potere di interruzione nominale Icn a 230 V AC secondo IEC 60898-16 kA
-
Potere di interruz. estremo in cortocircuito Icu a 230 V AC come da IEC 60947-210 kA
Architettura
-
Numero di poli1P+N
-
CurvaB
Numero di moduli
-
Numero di moduli2
Installazione, montaggio
-
Coppia di serraggio nominale terminale superiore2,80 - 2,80 Nm
-
Coppia di serraggio nominale terminale inferiore2,80 - 2,80 Nm
-
Coppia di serraggio nominale2,80 - 2,80 Nm
-
Tipo di collegamento inferiore per dispositivi modulariBiconnect
-
Tipo di collegamento superiore per dispositivi modulariTerminale a vite
-
Possibilità di montaggio a 360°SÌ
Principali caratteristiche elettriche
-
Potere di interruzione nominale in cortocircuito secondo IEC 60898-16 kA
Condizioni di impiego
-
Tensione nominale d'impiego CA230 - 230 V
-
Tipo di tensione di alimentazioneAC
-
Tensione di isolamento nominale Ui500 V
-
Tensione nominale di tenuta d'impulso Uimp6000 V
Frequenza
-
Frequenza50 - 60 Hz
Connessione
-
Sezione morsetti di ingresso e uscita con viti, per conduttori rigidi1 - 35 mm²
-
Sezione morsetti di ingresso e uscita con viti, per conduttori flessibili1 - 25 mm²
-
Sezione di morsetti in ingresso con viti per conduttori flessibili1 - 25 mm²
-
Sezione morsetti con viti, per conduttori rigidi1 - 35 mm²
Condizioni d'uso
-
Grado di inquinam./IEC 60664/IEC 60947-22
-
Classe di limitazione di energia I²t3
-
Temperatura d’esercizio-25 - 70 °C
Potenza
-
Potenza dissipata totale4,13 W
Connettività
-
Tipo di connessioneTerminale a vite
-
Allineamento superiore per dispositivi modulariTerminali allineati
-
Allineamento inferiore per dispositivi modulariTerminali allineati
Serie
-
Altezza83 mm
-
Larghezza17,50 mm
-
Profondità70 mm
