Centralino 72 moduli con portella fumè Pablo IP40 Incasso bianco IP40 INC 72 W B04147
Centralino di distribuzione da incasso per apparecchiature elettriche con portella semitrasparente fumè, completo di scatola per muratura standard, 72 moduli, colore bianco RAL 9016. Offre protezione IP40 e resistenza agli impatti IK08. Adatto per installazioni con tubi corrugati. Potenza dissipabile 80 W. Dimensioni 455x850x37 mm, profondità scatola 98 mm, pannelli removibili, con 4 file da 18 moduli per guida DIN con interasse variabile.
EAN
80158920414745
Marca
Bocchiotti
Confezione
1 pezzo
Prezzo
328,78 €
/ pezzo
*
Accedi per creare un elenco di prodotti
Devi accedere al tuo account myHager per creare elenchi di prodotti
Completa il tuo sistema
Accessori associati
-
Kit affiancamento 1 accessori disponibili -
Separatore interno 1 accessori disponibili -
Sistemi di chiusura 1 accessori disponibili -
Coprimoduli 1 accessori disponibili -
Supporti portafrutti per guida DIN 2 accessori disponibili -
Guida DIN 1 accessori disponibili
Completa il tuo sistema
-
B05171
I-KIT Kit affiancamento per Centralini Pablo IP40 INC
2,28 € / pezzo*
-
B05175
SEP CEN/18 Separatore per Centralini Pablo GRIGIO
8,48 € / pezzo*
-
B05189
SR40 INC Serratura portella per Centralini Pablo IP40 INC
30,28 € / pezzo*
-
B05187
COPRIMOD 6M W0 Coprimoduli per Centralini Pablo BIANCO
1,19 € / pezzo*
-
B02827
SUPP. GUIDA DIN 1 MOD Supporti per guida DIN Pepita GRIGIO
2,15 € / pezzo* -
B02828SUPP. GUIDA DIN 2 MOD Supporti per guida DIN Pepita GRIGIO
2,73 € / pezzo*
-
B05163
RG Rialzo guida DIN per Centralini Pablo GRIGIO
1,19 € / pezzo*
Proprietà tecniche
Installazione, montaggio
-
Montaggio suMontaggio a incasso
Corrente
-
Corrente nominale125 A
Equipaggiamento
-
Numero di file4
-
Con serraturaNo
-
Con morsettiera di neutroNo
-
Con morsettiera di terraNo
-
Con piastra di montaggioNo
Numero di moduli
-
Numero di moduli72
Serie
-
Altezza850 mm
-
Larghezza455 mm
-
Profondità135 mm
-
Larghezza di montaggio455 mm
-
Profondità di installazione77 mm
-
Numero di unità in larghezza18
Porta / coperchio
-
Numero di porte del quadro elettrico2
-
Porta/frontale trasparenteSÌ
Materiali
-
MaterialePlastica
-
Codice RAL9016
-
ColoreBianco
-
Resistente agli ultraviolettiSÌ
Protezione
-
Classe protezioneIsolamento classe II
-
Resistenza agli urti IKIK09
-
Classe di protezione dall'ingresso (IP)IP40
-
Tipo di bloccaggioSenza serratura
-
Grado di resistenza al filo incandescente GWT960 °C
Valore ambientale
Ci impegniamo a migliorare le nostre prestazioni ambientali riducendo la nostra impronta ecologica e agendo al tempo stesso come facilitatore della sostenibilità per i nostri clienti.
Certificazioni e documenti
Documenti
-
Immagine prodotto
-
Manuale di istruzioni
Istruzioni_di_montaggio_Bocchiotti_IP40INC_4_72
Manuale di istruzioni International 2020-01-01
PDF1,24 MB -
Informazioni sui prodotti

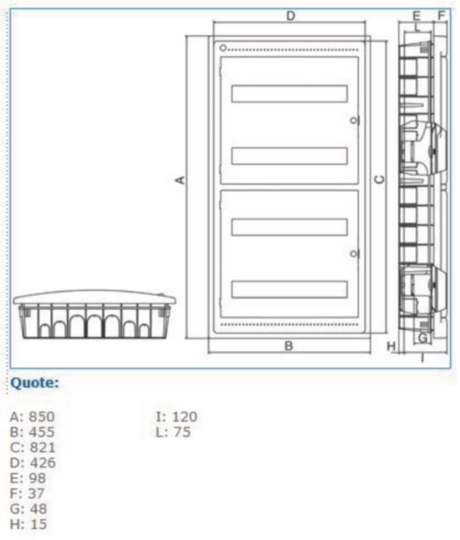

Disegni quotati Centralino Pablo IP40 incasso
Disegni quotati dei centralini elettrici Pablo IP40 incasso per una progettazione efficiente e sicura.
PDF968,25 kB
Informazioni sui prodotti it-IT 2024-10-14
PDF154,79 kB -
Oggetti BIM Revit
Range : Pablo Style e IP40 INC. Centralini da incasso IP40 con portella Fumè. Italiano - Hosted family - REVIT Family 2020 - V2022
Oggetti BIM Revit it-IT 2024-01-18
RFA1,42 MB
Range : Pablo Style e IP40 INC. Centralini da incasso IP40 con portella Fumè. Italiano - Non hosted family - REVIT Family 2020 - V2022
Oggetti BIM Revit it-IT 2024-01-18
RFA1,41 MB -
Scheda tecnica di prodotto
Scheda_Tecnica_Materiale_Bocchiotti_PABLO_IP40_INC_EN
Scheda tecnica di prodotto International 2005-04-29
PDF306,88 kB
Scheda_Tecnica_Materiale_Bocchiotti_PABLO_IP40_INC_IT
Scheda tecnica di prodotto International 2014-09-16
PDF273,47 kB -
Certificato di prodotto
Certificazioni Ulteriori_Bocchiotti_CA02.05913_Pablo_IP40_INC
Certificato di prodotto International 2015-12-01
PDF351,22 kB -
Dichiarazione di conformità
Declaration
Dichiarazione di conformità International 2022-09-30
TXT63 Byte
Dichiarazione di conformità en-GB, it-IT 2023-01-17
PDF147,55 kB
